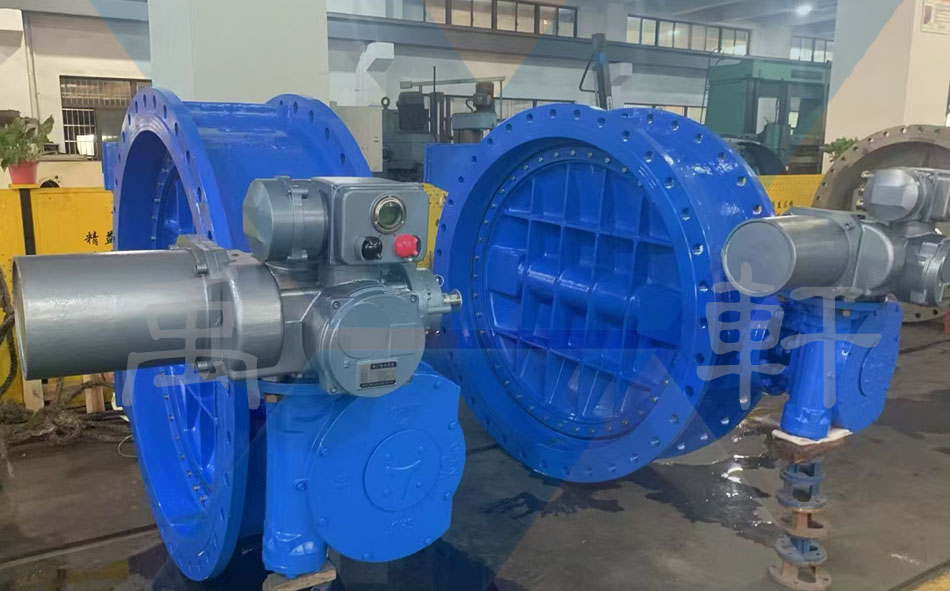

在工業流體控制系統中，大口徑蝶閥的高效啟閉與精準調節是保障管道運行效率的關鍵。上海禹軒閥門推出的QDX3-D10電動蝸輪頭與D943H-DN12000法蘭蝶閥的配套應用，通過技術創新實現了閥門操作的自動化與省力化，為化工、石油、水處理等領域提供了可靠的流體控制解決方案。
一、產品概述：技術融合，提升性能
1. QDX3-D10電動蝸輪頭
○ 結構特點：采用二級蝸輪減速機構，具備高扭矩輸出與自鎖功能，傳動比達63:1，適用于大規格閥門（DN300~DN2200）。蝸輪材質選用鑄鋁鐵青銅，兼具高強度與耐磨性，確保長期穩定運行。
○ 智能控制：集成角行程電動執行機構（0~90°回轉），配合精準限位調整（±5°），實現閥門開關的快速定位與遠程控制。
2. D943H-DN12000法蘭蝶閥
○ 密封設計：三偏心多層次金屬硬密封結構，耐高溫（≤425℃）、耐腐蝕，雙向零泄漏，適用于高壓流體介質。
○ 結構優化：大口徑蝶板采用絎架結構，流阻小、強度大，配合電動驅動實現快速啟閉（90°旋轉僅需數秒）。
二、應用優勢：省時省力，精準高效
1. 降低操作成本 傳統大口徑蝶閥手動操作需耗費大量人力與時間，而QDX3-D10電動蝸輪頭通過電機驅動，僅需一鍵控制即可完成啟閉，減少人工干預，提高作業效率。
2. 增強安全性 蝸輪副自鎖功能有效防止閥門因介質壓力波動而意外轉動，配合開關指示牌直觀顯示狀態，避免誤操作風險。
3. 適應復雜工況 組合系統適用于高溫、高壓及腐蝕性介質環境，廣泛應用于化工管道、石油輸送、市政供水等場景。例如，在污水處理廠中，快速調節閥門開度可優化水流控制，降低能耗。
三、技術細節與維護
● 傳動參數：QDX3-D10速比63:1，輸出扭矩適配DN12000蝶閥的負載需求，確保平穩驅動。
● 材質適配：蝸輪箱外殼采用鑄鋼材質，防腐涂層增強耐用性，適應戶外安裝環境。
● 維護建議：定期潤滑蝸輪副，檢查電機與傳動部件磨損，及時更換密封件，確保系統長期穩定運行。
結語 QDX3-D10電動蝸輪頭與D943H-DN12000法蘭蝶閥的協同應用，通過機械傳動優化與智能控制技術，實現了大口徑閥門的省力化操作與精準流體管理。隨著工業自動化需求的提升，該組合方案在高效、安全、低維護的流體控制領域?qū)⒄宫F(xiàn)更廣闊的應用前景。
